手持式粗糙度仪-TR220

产品报价:25000元 优惠价格:请电话咨询 品 牌:时代 型 号:TR220 微信号:H86973363 QQ咨询:联系我 QQ咨询:168258 电 话:0571-86973363,85133627,85261327 传 真:0571-86976021
手持式粗糙度仪-TR220

图片仅作参考,产品以实物为准
手持式粗糙度仪-TR220介绍

手持式粗糙度仪-TR220详细介绍
该仪器适用于生产现场,科研实验室和工厂计量室。可测量多种机加工零件的表面粗糙度,根据选定的测量条件计算相应的参数,在液晶显示器上清晰地显示全部测量结果及图形,并可在打印机上输出,亦可与PC机进行通讯。在仪器里可以对测值进行存储及存储数据查询。

手持式粗糙度仪-TR220功能特点
· 高精度电感传感器;
· 可测量显示19个粗糙度参数;
· 采用DSP(数字信号处理器)进行数据处理和控制,速度快,功耗低;
· 高品质锂离子充电电池,容量高,无记忆效应,连续工作大于20小时;
· 连接时代TA220S打印机,可以打印测量参数及轮廓图形;
· 标准RS232接口,可与PC机通讯;
· 中英文菜单式操作界面;
· LCD图形显示功能;
· 传感器触针位置指示;
· 带存储功能的自动关机;
· 带有测值存储功能及存储数据查询功能;
· 带有系统自检功能;
· 可自定义系统时钟,开机时显示当前时钟,存储测量值时显示时间;
· 可测量Rk参数及显示Rk曲线图。

手持式粗糙度仪-TR220主要技术参数
测量参数:Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2;
测量范围:Ra:0.025μm~12.5μm;
Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS):0.02μm~160μm;
RSm、RS:1mm;
Rmr:0~100%(%Ry);
RSk:0~100%;
最高分辨力:0.01μ;
取样长度l:0.25mm,0.8mm,2.5mm,自动;
评定长度ln:1l~5l(可选);
测量行程长度:3l~7l(可选);
最大驱动行程:17.5mm/0.71inch
示值误差:≤±10%;
示值变动性:< 6%;
传感器类型:电感传感器;
针尖角度:90°;
针尖半径:5μm;
针尖材料:金刚石;
配TS120可测量最小孔径:2mm;
配TS110可测量曲面最小曲率半径:3mm;
配TS130可测量沟槽、台阶最大深度:3mm;
配TS131可测量沟槽、台阶最大深度:10mm;
滤波器:RC、PC-RC、Gauss、D-P;
标准:符合ISO和GB标准,兼容DIN、ANSI、JIS;
轮廓曲线:滤波轮廓、不滤波轮廓、支承率曲线、Rk参数图形、直接轮廓;
显示:128×64点阵液晶(带背光),可显示全部参数及图形;
数据输出:标准RS232接口,可连接PC机和打印机;
打印轮廓放大比:Vv:200x~20000x Vh:20x、50x、200x;
充电电压:220V,50Hz;
工作温度:0~40℃;
主机外形尺寸:140mm×56mm×48mm;
主机重量:440克。

标准配置:(常用配置)
TR220主机,TS100标准传感器,多刻线标准样板,电源适配(220V,50Hz),护套,支架,改锥,使用说明书,合格证书,保修卡,手提密码箱

手持式粗糙度仪-TR220其它可选附件:
传感器主要技术参数
TS100标准传感器;(可测量平面、轴;测量孔内表面时,孔直径大于5mm,最深22mm,直径大于10mm时,最深66mm) ;
TS110曲面传感器;(可测量曲率半径大于3mm的凸凹面工件的表面,配合TA620平台使用) ;
TS120小孔传感器;(可测量平面、轴;测量孔内表面时,孔直径大于2mm,最深9mm,直径大于10mm时,最深66mm) ;
TS131深槽传感器 ;(可测量平面、轴;可测量槽宽大于3mm,槽深小于10mm,或高度小于10mm的台阶的表面粗糙度) ;
TS130沟槽传感器;(可测量平面、轴;可测量槽宽大于2mm,槽深小于3mm,或高度小于3mm的台阶的表面粗糙度) ;
TA620测量平台 TA610测量平台 TA630微调平台 TA631微调平台
TA220s打印机 TA210打印机 磁性表座连接轴 PC软件(Data Viewfor TR200) 延长杆 侧向转接杆 连接体部件


TR220 时代手持式粗糙度仪

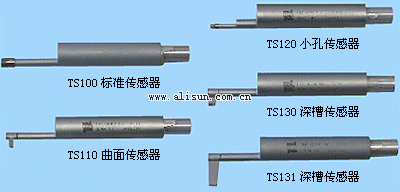

可选的传感器类型(用于特殊表面的测量时选用)

产品图片

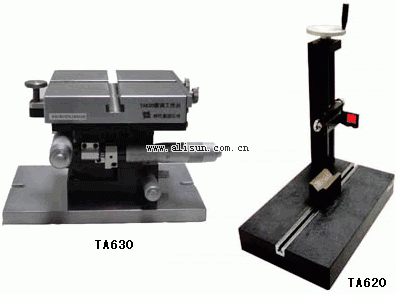

微调平台TA630、支架测量平台TA620(用于微小复杂工件的定位测量时选用)
